海灣GST-HX-320B火災聲光警報器二線制

 取代原產品GST-HX-300B火災聲光警報器 　　

 區別 1）整體尺寸變?yōu)?21mm×91mm×52mm；

         2）顏色略有變化。

         3）新老產品的使用特性基本一致，并且可以混用。

一、海灣GST-HX-320B火災聲光警報器二線制概述

　　海灣GST-HX-320B火災聲光警報器二線制，用于在火災發生時提醒現場人員注意。警報器是一種安裝在現場的聲光報警設備，當現場發生火災并被確認后，可由消防控制中心的火災報警控制器啟動。啟動后警報器發出強烈的聲光信號，以達到提醒現場人員注意的目的。

二、海灣GST-HX-320B火災聲光警報器二線制特點

　　1.采用2線制，僅有信號總線，現場接線更方便。

　　2.紅色透明塑料光罩，采用超高亮發光二極管作為光源，顯示醒目、壽命長、功耗低。

　　3.總線無極性，方便現場調試。

　　4.地址碼為電子編碼，可現場改寫。

　　5.具有兩種音調模式：火警聲、嘀嘀聲。

　　6.產品和接線底殼采用插接方式，接觸可靠、便于施工。

　　7.具有檢測蜂鳴器引線斷開的功能，當蜂鳴器引線斷開時，警報器上傳故障信息。

三、海灣GST-HX-320B火災聲光警報器二線制升級說明

　　1.新產品僅替代相應舊聲光警報器類的標準產品；

　　2.產品整體尺寸有所變化，但不影響功能及使用；

　　3.新產品仍然不適用任何防爆、本安產品，防爆、本安產品購買方式與以往無異；

　　4.新產品仍然不適用任何船用產品，船用產品購買方式與以往無異。

四、海灣GST-HX-320B火災聲光警報器二線制技術參數

五、海灣GST-HX-320B火災聲光警報器二線制技術參數結構特征、安裝與布線

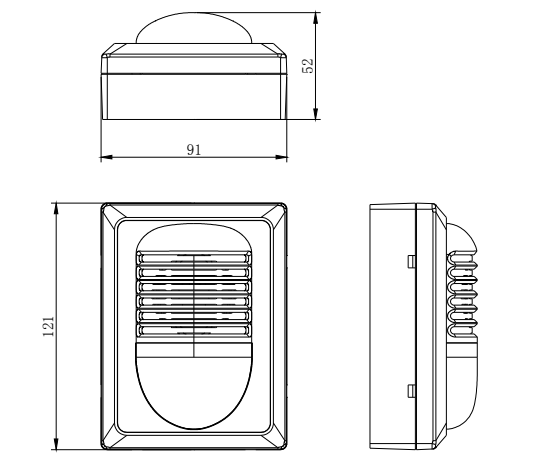

警報器外形示意圖如圖所示。

警告：安裝設備之前，請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。

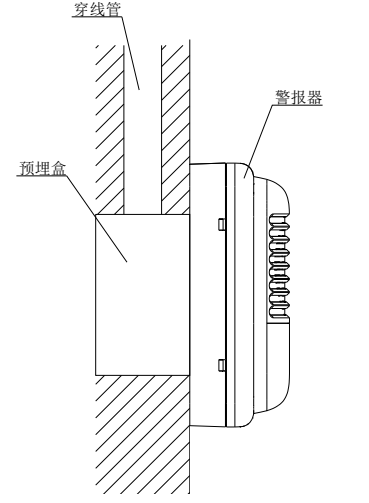

警報器安裝前應首先檢查外殼是否完好無損，標識是否齊全。警報器底殼與警報器之間采用插接方式，安裝時為明裝，可安裝在 86H50 型標準預埋盒上，安裝示意圖如圖 2-38 所示。

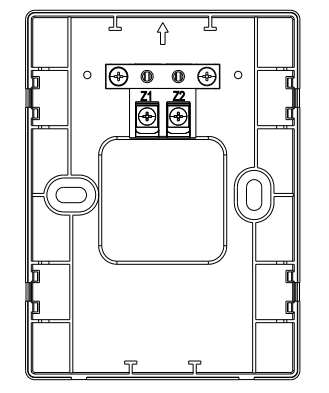

安裝底殼時應注意方向，底殼及端子示意圖如圖：

其中：Z1、Z2：接控制器信號總線，無極性；

警報器信號總線的接線示意圖如圖所示。
