海灣JTY-GD-G3X點型光電感煙火災探測器（海灣消防煙感）

一、海灣JTY-GD-G3X點型光電感煙火災探測器（海灣消防煙感）概述

　　海灣JTY-GD-G3X點型光電感煙火災探測器（海灣消防煙感）是采用紅外散射原理研制而成的點型光電感煙火災探測器。本探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。

二、海灣JTY-GD-G3X點型光電感煙火災探測器（海灣消防煙感）功能特點

　　1.海灣消防煙感G3X地址編碼可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠。

　　2.海灣消防煙感G3X單片機實時采樣處理數據、并能保存14個歷史數據，曲線顯示跟蹤現場情況。

　　3.海灣消防煙感G3X具有溫度、濕度漂移補償，灰塵積累程度及故障探測功能。

　　4.海灣消防煙感G3X無極性二總線信號。

三、海灣JTY-GD-G3X點型光電感煙火災探測器（海灣消防煙感）功能參數

　　信號總線電壓：總線24V 允許范圍16V～28V

　　監視電流≤0.3mA

　　報警電流≤1.0mA

　　編碼方式：電子編碼（編碼范圍為1～242）

　　線制：信號二總線無極性

　　使用環境溫度：-10°C～+55°C

　　相對濕度≤95%，不凝露

　　外殼防護等級：IP23

　　殼體材料和顏色：ABS，象牙白

　　重量：約115g

　　海灣消防煙感G3X外形尺寸：Φ103mm H55mm

海灣JTY-GD-G3X點型光電感煙火災探測器（海灣消防煙感）保護面積：

當空間高度為 6m～12m 時，一個探測器的保護面積，對一般保護場所而言為 80m2。空間高度為 6m 以下時，保護面積為 60m2。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

海灣JTY-GD-G3X點型光電感煙火災探測器（海灣消防煙感）結構特征、安裝與布線：

探測器的外形結構示意圖如圖：

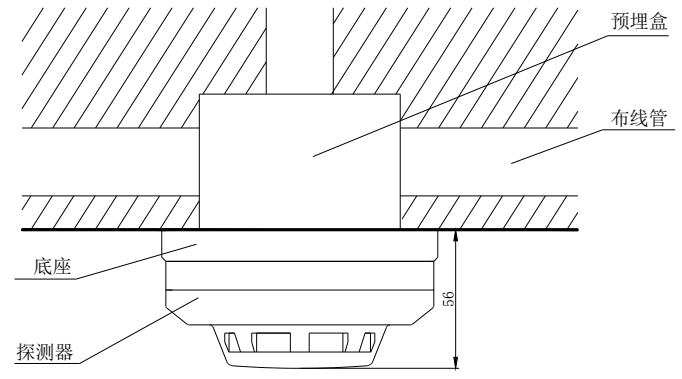

探測器安裝方式如圖：

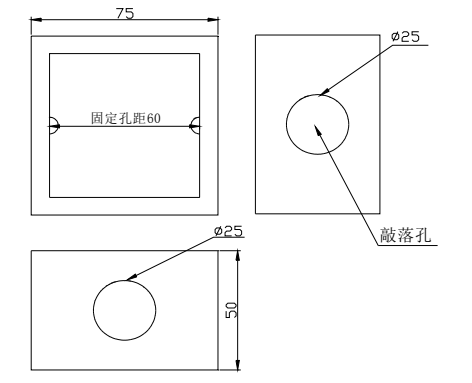

接線盒可采用 86H50 型標準預埋盒，其結構尺寸外形示意圖如圖 ：

DZ-02 探測器通用底座外形示意圖如圖：

底座上有 4 個導體片，1、3 片上帶接線端子，底座上不設定位卡，便于調整探測器報警指示燈

的方向。預埋管內的探測器總線分別接在 1、3 接線端子上（不分極性），另一對導體片用來輔助固定探測器。

待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

海灣消防煙感G3X布線要求：探測器二總線宜選用截面積≥1.0mm2 的耐火 RVS 雙絞線，穿金屬管或阻燃管敷設。
